IBM, çip tasarımında önemli bir başarıya imza attı. Buna göre firma, tırnak ucu büyüklüğündeki bir alana tam 100 milyar transistör sığdırdı. Yeni mimarinin ismi ise nanostack (nano yığın). Dünyanın ilk 1 nanometre altı çip teknolojisi olarak tanıtılan bu yenilik, hem boyut hem de performans anlamında umut vaadediyor. Aslında burada dikkat çeken şey transistörün fiziksel boyutundan ziyade sunduğu yüksek performans. Yıllardır transistörleri yatay düzlemde küçültmeye çalışan ve artık fiziksel sınırlara dayanan çip endüstrisine yeni bir yön veren IBM, bileşenleri dikey olarak üst üste dizerek üç boyutlu ve çok daha yoğun bir mimari üretmeyi başarmış oldu.
Bu Teknoloji Kimin İşine Yarayacak?
Bu dikey devrimin asıl hedefi ise enerji ve işlem gücüne fazlaca ihtiyaç duyan yapay zeka veri merkezleri. Bu yeni mimari şu anki 2 nanometrelik çiplere kıyasla %50’ye kadar daha yüksek performans gösteriyor. Ayrıca %70 civarı daha fazla enerji verimliliği gösteriyor. Böylece Yüksek enerji tüketen yapay zeka merkezleri için uygun bir çözüm gibi görünüyor. IBM bununla da sınırlı kalmadı. son zamanlarda küçültmesi en zor parçalardan olan SRAM (static random access memory) kısmı da yüzde 40 oranında küçültülerek bellek sorunlarına da kolaylık getiriyor.

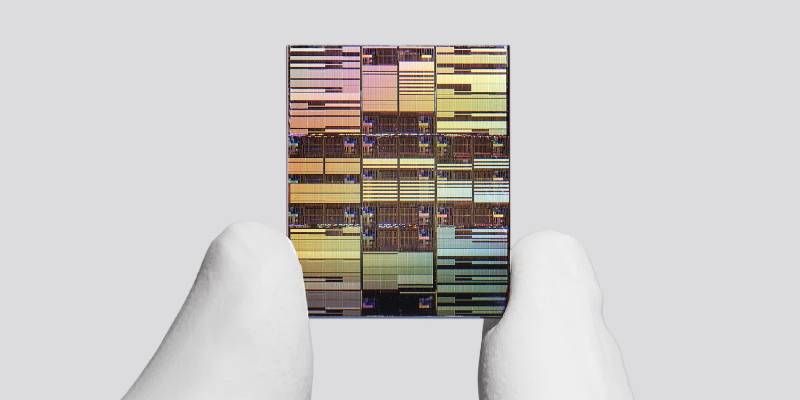

Bu Teknoloji Evlerimize Ne Zaman Gelecek?
Şimdilerde büyük bir dönüm noktası olan bu teknolojiyi hemen bilgisayarlarımızda göremeyeceğiz. Ancak şimdi geliştirilen teknoloji, yarının teknolojisi olabilir. Üretimden daha çok arge tarafında odaklanan IBM, bu gşirişimi ticarileştirmek için çip fabrikaları ile birlikte çalışacak (foundry).Geliştiriciler, nanostack isimli yeni mimarinin önümüzdedki on yıl içinde işlemci ve ekran kartı olmak üzere tüm işlemci mimarilerinin temeli olacağını düşünüyor. Yaşanan bu gelişme ile, çip teknolojisinde yatay küçülmenin kapandığını bunun yerine dikey yükseliş devrinin başladığını söyleyebiliriz.
